Beschreibung

LED RGB DMX512 Controller Decoder
digitale Display Anzeige 3 x 4A pro Kanal PWM Dimmer RJ45 Anschluss

Dieser DMX Decoder verwendet modernste Computer Chip Steuerung und kann die internationale DMX512 Standard Digital Steuerung erhaltene Signale in PWM-Controller Signal umwandeln für die LED-Ansteuerung
DMX Controller kann durch die DMX Konsole gesteuert werden und kann mit Zahlen verbundenen DMX-Decoder die Ausgangsleistung erhöhen um alle Arten von Änderungsmodus zu realisieren.
Außerdem kann der DMX Decoder als Synchrone Steuereinrichtung verwendet werden, alleine LED’s steuern und kann die synchrone Effekte realisieren.
Dieser Decoder nimmt die digitalen Anzeige um den Adressencode zu zeigen und mit 3 Tasten zur Einstellung macht er die Verwendung einfacher.

Technische Parameter:
Arbeitstemperatur: -20°-60°
Versorgungsspannung: DC 12V oder 24V
Ausgang: 3 Kanäle
Außenmaß: L177xW42xH33mm
Nettogewicht: 201g
Bruttogewicht: 245g
Statische Leistungsaufnahme: <1W
Ausgangsstrom: 4A pro Kanal
Ausgangsleistung: bis 144W bei 12V oder bis 288W bei 24V
DMX512 Standard DMX512/1990

Anschlussbeschreibung:

DMX Eingang / Ausgang-Schnittstelle: RJ45-Port

Adressencode und Funktions-Einstellungs-Tasten:

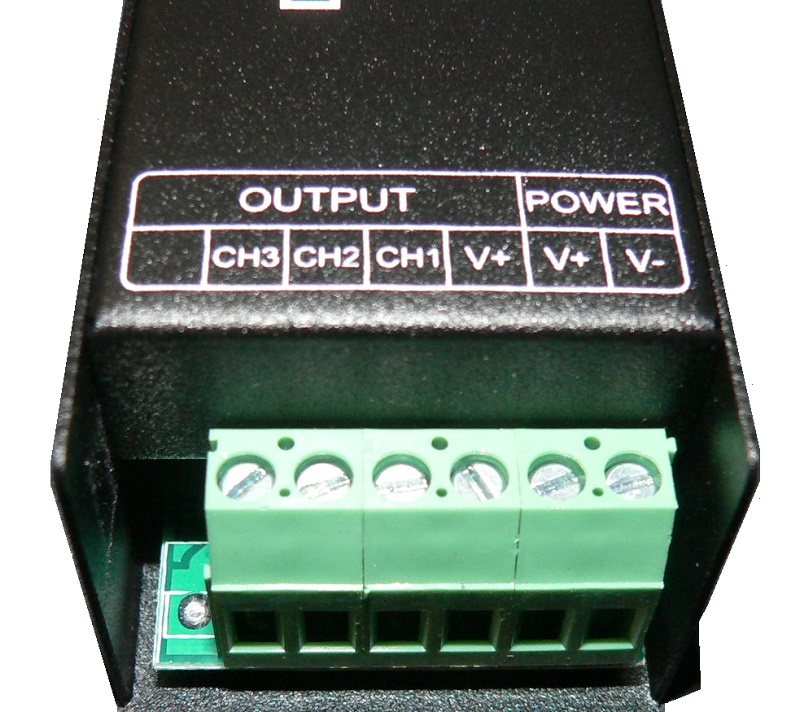

Leistungsaufnahme und Load-Ausgabe-Schnittstelle

Anschluss Stecker mit Schrauben
Richtung Anzeige für den Einsatz
Digitalanzeige Spezifikation: 4 Zahlen Digital-Anzeige mit drei-Tasten für die Einstellung der Adresscodes.

Jeder Decoder besetzt 4 Adresscodes.
Die erste Zahl auf der digitalen Anzeige zeigt das Funktionssymbol.
A, H oder S Anzeige optional und die letzten drei Zahlen zeigen das Arabische Datum 001-512

Wenn Buchstabe „A“ angezeigt wird, bedeutet das dass DMX Controller sich im LTS Zustand befindet.
Und dass dieser Decoder im dem Zustandssteuersignal DMX512 ist und zu diesem Zeitpunkt mit Netzkabel den Decoder an die DMX-Konsole verbinden.

Es kann durch die DMX Konsole gesteuert werden.
Wenn die Digital-Anzeige „A001“ anzeigt, bedeutet das dass die erste der Adresscode 001, und die anderen drei Kanäle Entsprechend 002, 003, 004.

Wenn Decoder mit anderen Decoder angeschlossen ist, dann der andere Decoder erster Adresscode ist 005,und die anderen drei Kanäle davon sind 006, 007, 008.
Der DMX Controller kann mit einer Vielzahl von Decodern verbunden werden oder alleine gesteuert werden.
Wenn zwei oder mehrere Adressencodes des Decoders identisch sind, bedeutet das dass diese gleichen Adresscode-Decodierer,
sich in dem gleichen Effekt ändern und sie können synchron gesteuerte Effekte realisieren.

1) Wenn der erste Buchstabe „H“ anzeigt wird, bedeutet das dass dieser Decoder in der eingebauten Modus Funktion ist und in dem eingebautem Programm arbeitet.
Die Build-in-Modelle sind wie folgt:

2) Wenn der erste Buchstabe „S“ angezeigt wird befindet sich der Decoder in der integrierten Geschwindigkeitseinstellung Zustandsfunktion.
In diesem Zustand sind nur H-08 und H-09 gültig.
Drücken Sie leicht die SET-Taste, um in den Geschwindigkeit Einstellbaren Zustand zu versetzen und drücken Sie dann die Taste +/- .
So können Sie die 11 Stufen Geschwindigkeit Option realisieren. Andere Funktionen sind nicht wirksam.

* Schlüsselfunktion Spezifikation: Es gibt drei Tasten (Taste 1: SET, Taste 2: -, Taste 3: +) am Decoder, die Funktion von ihnen sind wie folgt:
* Taste SET, Modus-Schalter Taste, drücken Sie diese Taste für ca. 2 Sekunden.
So kann Schalter die Form der Funktion A sein S-Funktion (Funktion S zu funktionieren H)
* Taste “ + „: Erhöhungs-Taste, erhöht die letzten drei Nummer der digitalen Anzeige, wenn Sie die Taste + jedes Mal drücken.
Wenn Sie Adresse Code Erhöhung schneller machen wollen, müssen Sie einfach einige Zeit nur diese Taste drücken.
(Anmerkungen: Wenn die maximale Adresscode 512 erscheinet und Sie noch die Taste “ + “ drücken wird es wieder zu 001 zurückkehren)

Taste “ – “ : Verringerungs-Taste der digitalen drei Nummern Anzeige, wobei die letzte Nummer sich verringern wird, wenn Sie die Taste erneut drücken.
Wenn Sie wollen, dass der Adressencode sich schnell verringert, müssen Sie einfach nur diese Taste noch für einige Zeit drücken.
